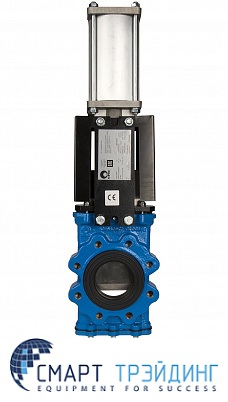

Задвижки шиберные CMO GL с пневмоприводом
Шиберные задвижки CMO GL с пневмоприводом – надежная и эффективная запорно-регулирующая арматура для трубопроводов с жидкостями, в состав которых входят камни, грязь и пульпа. Такие устройства обеспечивают полную и постоянную проходимость жидкости без возникновения кавитации и турбулентности.
Основными областями применения шиберных затворов являются химические, нефте- и горнодобывающие, энергетические предприятия, электростанции и теплоэлектростанции.
Особенности
Шиберные задвижки с пневмоприводом имеют важные преимущества, такие как:
- Двухстороннее действие;
- Цельный корпус;
- Нож со вставками из резины;
- Межфланцевое соединение;
- Автоматическое управление;
- Большой ассортимент аксессуаров;
- Строительные размеры.
Конструкция
Шиберные задвижки с пневмоприводом работают с давлением подачи воздуха в цилиндр 6-10 кг/см2. Подаваемый воздух должен содержать специальную смазку и быть в сухом состоянии. Привод комплектуется компонентами из различных материалов: алюминиевой рубашкой, стальными штоком и пружиной, чугунной (с шаровидным графитом) крышкой, стальным (эластомерным) поршнем и нитриловыми тороидальными уплотнениями. Конструкция пневмопривода для устройств с диаметром DN300 и менее включает пружину, с большими диаметрами – баллон со сжатым воздухом.
Корпус шиберных задвижек изготавливается из чугуна GGG50, шток и нож – из нержавеющей стали. Для эксплуатации в условиях агрессивной среды кожух может обрабатываться антикоррозийным составом (эпоксидным или другим покрытием). Для более эффективной работы ножа и предотвращения повреждения седлового уплотнения лезвие имеет резиновые вставки, закругленную кромку и полированные поверхности.
Рабочая среда шиберных задвижек CMO GL – жидкости с температурой -10-90°C в трубопроводах с диаметром 50-1200 мм или более (по заказу). Установка устройств осуществляется при помощи межфланцевого соединения и креплений. Для создания разного уровня герметичности используют натуральный каучук, нитрил, ЭПДМ или витон.
