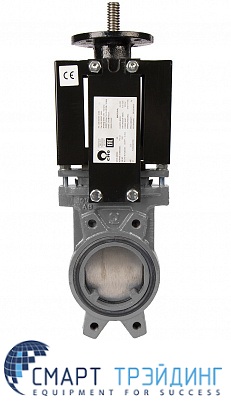

Задвижки шиберные CMO серия AB (автоматическое управление)
Шиберные задвижки CMO из серии АВ в данном разделе выполнены из нержавеющей стали. Они оборудованы штоком выдвижного типа и автоматическим приводом, что позволяет контролировать поток жидкостей в трубах и эффективно очищать среды от твердых частиц в объеме не более 5%.
- Задвижка шиберная CMO AB-02-D/A-E DN100 (пневмопривод)
- Задвижка шиберная CMO AB-02-D/A-E DN125 (пневмопривод)
- Задвижка шиберная CMO AB-02-D/A-E DN150 (пневмопривод)
- Задвижка шиберная CMO AB-02-D/A-E DN200 (пневмопривод)
- Задвижка шиберная CMO AB-02-D/A-E DN50 (пневмопривод)
- ещё... ↓
- Задвижка шиберная CMO AB-02-D/A-E DN50 (пневмопривод)
- Задвижка шиберная CMO AB-02-D/A-E DN65 (пневмопривод)
- Задвижка шиберная CMO AB-02-D/A-E DN300 (пневмопривод)
Особенности
Основные конструктивные особенности, выгодно отличающие затворы CMO от аналогичной продукции, состоят в следующем:
- Целостность корпуса;
- Двунаправленное действие;
- Дополнение опорными направляющими;
- Габариты соответствуют строительным требованиям;
- Эффективность в условиях нестабильного давления.
Шиберные задвижки применяются во многих областях промышленности: горнодобывающей, нефтеперерабатывающей, целлюлозно-бумажной и пищевой сферах.
Конструкция
Основу устройства составляют его элементы, основополагающими из которых являются цельный корпус, привод-автомат, выдвижной шток, нож из нержавеющей стали и уплотнители.
Корпус выплавлен в цельном виде. Изделия с диаметром более DN600 выполнены из двух деталей, соединенных болтами. Дополнительные уплотняющие клинья по обеим сторонам кожуха обеспечивают возможность двусторонней работы. Чистота изнутри достигается благодаря седловому кольцу, так же выполненному из нержавеющей стали.
Режущая часть затвора производится из нержавеющей стали и имеет полированные поверхности. Кромка ножей закруглена, что обеспечивает плавную работу устройства, легкость движения механизма и возможность применения приборов в особых эксплуатационных условиях.
Шиберные ножевые задвижки для трубопроводов комплектуются приводами следующих типов:
- Пневматическим;
- Электрическим;
- Гидравлическим.
Шиберные затворы устанавливаются в систему трубопроводов межфланцевым соединением. Обратите внимание на направление стрелки кожуха при монтаже – она должна совпадать с движением потока. В отдельных ситуациях затвор устанавливается после устройства для фильтрации твердых составляющих. Герметичное соединение способны обеспечить уплотнители: витон, нитрил, силикон или ЭПДМ.
Купить
На нашем сайте потребитель найдет все возможные модели затворов СМО АВ. Габаритные размеры представлены диаметрами DN50-DN2000. Мы можем изготовить изделия по Вашим размерам и доставить их в любую точку России.
