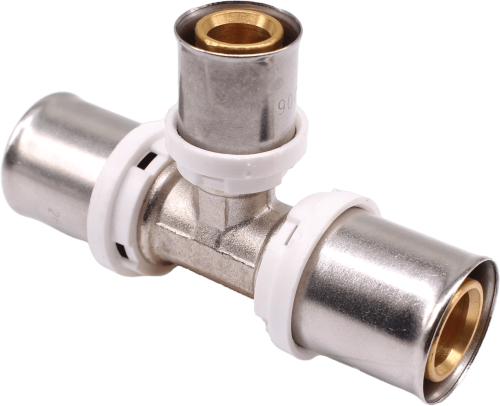

Тройник равносторонний K-FLEX SOLID
Тройник равносторонний K-FLEX SOLID — это надежный T-образный пресс-фитинг, предназначенный для создания разветвлений в трубопроводных системах водоснабжения и отопления. Конструкция изделия позволяет соединить три металлополимерные или полимерные трубы одинакового диаметра под прямым углом, обеспечивая монолитное и герметичное разделение или слияние потоков теплоносителя.
Конструкция и применяемые материалы
Фитинг рассчитан на высокие эксплуатационные нагрузки и постоянное воздействие давления в системе благодаря использованию качественных сантехнических материалов:
- Корпус из латуни: Изготавливается методом горячей штамповки из специальной сантехнической латуни, устойчивой к механическим деформациям, температурным расширениям и процессу вымывания цинка.
- Обжимные гильзы из нержавеющей стали: Три гильзы обеспечивают равномерное распределение обжимного усилия вокруг каждой трубы, исключая риск смещения или потери герметичности при гидроударах.
- Уплотнительные кольца (EPDM): В каждом патрубке предусмотрены два кольца из этиленпропиленового каучука, которые сохраняют эластичность при постоянном контакте с горячей водой (до +95 C) и не разрушаются со временем.
- Диэлектрические (упорные) кольца: Предотвращают контакт алюминиевого слоя трубы с латунным корпусом фитинга, полностью исключая развитие электрохимической коррозии. Также они оснащены специальными смотровыми окнами, позволяющими визуально контролировать глубину вставки трубы перед опрессовкой.
Технические и эксплуатационные преимущества
- Универсальность применения: Идеально подходит как для систем питьевого холодного и горячего водоснабжения (ХВС/ГВС), так и для высокотемпературного радиаторного отопления или теплых полов.
- Надежность соединения: Прессовой метод фиксации образует неразъемный узел, выдерживающий рабочее давление до 10 бар (1,0 МПа) и кратковременные аварийные перегревы системы до +110 C.
- Скрытый монтаж: Благодаря отсутствию необходимости в периодической подтяжке и ревизии, равносторонний тройник K-FLEX SOLID официально допускается замуровывать в бетонную стяжку пола, прятать в штробы стен или за гипсокартонными конструкциями.
- Минимальное гидравлическое сопротивление: Гладкая внутренняя поверхность латунного корпуса предотвращает образование накипи и снижает турбулентность потока воды.
Особенности монтажа (Профиль TH)
Монтаж тройника производится с использованием специализированного пресс-инструмента (ручных, электрических или аккумуляторных клещей), оснащенного пресс-насадками с профилем TH.
Краткий алгоритм установки:
- Подготовка трубы: Отрез трубы производится строго перпендикулярно оси с помощью трубореза.
- Калибровка и снятие фаски: В торец трубы обязательно вставляется калибратор, который выравнивает эллипсность трубы после реза и снимает внутреннюю фаску. Это критически важно, чтобы при стыковке не срезать уплотнительные кольца EPDM.
- Соединение: Труба вставляется в гильзы фитинга до упора (глубина посадки проверяется через смотровые отверстия в пластиковом упорном кольце).
- Опрессовка: Клещи с профилем TH накладываются на гильзу из нержавеющей стали, после чего производится полный цикл обжима. Операция повторяется для всех трех патрубков.
Использование равностороннего тройника K-FLEX SOLID обеспечивает быстрое и точное создание ответвлений в инженерных сетях без потери прочности и герметичности. Высокое качество сплавов и стандартизированный пресс-профиль TH минимизируют риск влияния человеческого фактора при монтаже, гарантируя долговечную и бесперебойную работу трубопровода на протяжении десятков лет.
