Угол 90° K-FLEX SOLID с наружной резьбой

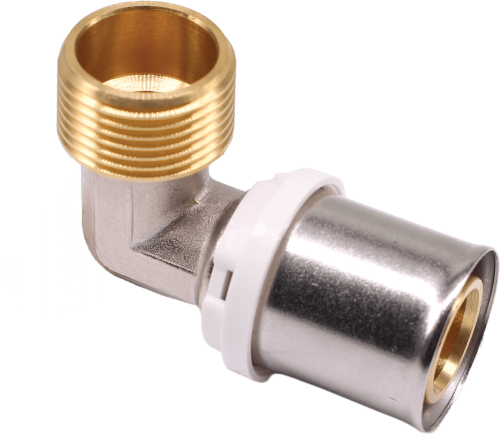

K-FLEX пресс-фитинг угол 90°с наружной резьбой 16х1/2″ мм

K-FLEX пресс-фитинг угол 90°с наружной резьбой 16х3/4″ мм

K-FLEX пресс-фитинг угол 90°с наружной резьбой 20х1/2″ мм

K-FLEX пресс-фитинг угол 90°с наружной резьбой 20х3/4″ мм

K-FLEX пресс-фитинг угол 90°с наружной резьбой 26х1″ мм

K-FLEX пресс-фитинг угол 90°с наружной резьбой 26х3/4″ мм

K-FLEX пресс-фитинг угол 90°с наружной резьбой 32х1″ мм

Конструктивные преимущества и материалы

Фитинг объединяет в себе надежность неразъемного прессового соединения и универсальность стандартной трубной резьбы:

• Корпус из сантехнической латуни. Изготовлен методом горячей штамповки из высокопрочной латуни, устойчивой к механическим нагрузкам, температурным расширениям и вымыванию цинка.
• Наружная резьба (НР). Обеспечивает прямое и надежное подключение трубопровода к водоразборной и запорно-регулирующей арматуре (кранам, клапанам), коллекторам, насосному оборудованию и приборам отопления без использования дополнительных переходников.
• Обжимная гильза из нержавеющей стали. Гарантирует равномерный обжим штуцера вокруг трубы, исключая риск смещения или протечек при скачках давления и гидравлических ударах.
• Уплотнения из EPDM. Термостойкие кольца из этиленпропиленового каучука сохраняют эластичность при постоянной рабочей температуре до +95 C (и кратковременных аварийных перегрузках до +110 C).
• Диэлектрическая защита. Встроенное прокладочное кольцо исключает контакт алюминиевого слоя трубы с латунными элементами фитинга, предотвращая электрохимическую коррозию. Смотровые окна в кольце позволяют визуально контролировать корректную глубину посадки трубы перед обжимом.

Особенности монтажа (Профиль TH)

Монтаж пресс-соединения осуществляется специализированным инструментом (пресс-клещами), оснащенным насадками со стандартизированным профилем TH.

Ключевые этапы установки:

• Отрезка трубы под прямым углом и обязательная калибровка со снятием внутренней фаски (для защиты уплотнительных колец EPDM от повреждения).
• Установка трубы в гильзу до упора (визуальный контроль через смотровые отверстия).
• Опрессовка гильзы пресс-инструментом.
• Подключение резьбовой части к оборудованию с применением стандартных уплотнительных материалов (лен, сантехническая нить, анаэробный герметик).

Область применения и надежность

Переходной угольник K-FLEX SOLID оптимален для монтажа узлов подключения радиаторов, обвязки котельного оборудования и разводки систем холодного и горячего водоснабжения (ХВС/ГВС). Прессовая часть фитинга является полностью неразъемной и не требует обслуживания в процессе эксплуатации, что допускает скрытую прокладку трубопровода (в штробах стен или стяжке пола) вплоть до точки резьбового выхода к оборудованию.
